MODEL VOME-2500
容積測定システム
| 製品名 | 容積測定システム |
|---|---|
| 型番 | MODEL VOME-2500 |
| 税別定価 | ￥2,000,000 |
概要
本システムは自動ビュレット装置、油回収ユニット及び光ファイバーセンサーにより構成されております。システムのスタートスイッチを押すだけで自動的に各種容積を最大999.99mL、分解能0.01mLで計測することができます。エンジンのチャンバー容積、ピストンの頂部容積測定の他、幅広いニーズに対応ができます。
特長
- 省スペース設計を実現（従来製品に比べて）
- 測定時間の短縮を実現（ビュレット容量の拡張（従来製品50mL→80mL）対応による）
- 高精度（正確率±0.15%以内（80mL）及び高再現性（繰り返し精度±0.02mL以内（80mL））を実現（従来製品と同等）
- 測定誤差の要因となるシリンジ内への気泡流入の防止機能の追加
- データ管理機能（PCを用いた測定データ及び設定データの管理）の追加
- 簡単操作で自動測定を実現（従来製品と同等）
- 複雑な構造のワークに合わせてマニュアル測定も可能（従来製品と同等）
- 幅広い応用性、幅広いニーズに対応できます（従来製品と同等

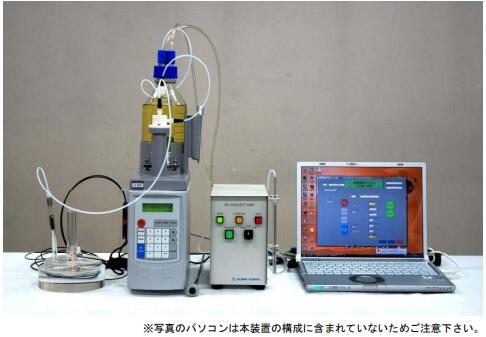

装置構成
| 1．自動ビュレット装置 | 1台 |
|---|---|
| 2．油回収ユニット | 1台 |
| 3．光ファイバーレベルセンサー | 1台 |
| 4．アクリルアダプター | 1台 |
| 5．付属品 | |
| ・オイル 1000mL | 1本 |
| ・取扱説明書 | 1冊 |
| ・出荷検査書 | 1枚 |
| ・ソフトウェア(データ管理用) | 1式 |
標準仕様
| 1．自動ビュレット装置 | ビュレット容量
80mL 透明シリンダー ビュレット精度 全容量(80mL)吐出時 正確率±0.15%以内 繰り返し精度±0.01mL以内 吐出速度 2mL/分～80mL/分 注入速度 L(低速) 5段階設定 H(高速）4段階設定 測定方式 マニュアル測定/自動測定 測定種類 デッドボリューム測定(DV)、ワークボリューム測定(WV) 駆動モータ パルスモータ 表示器 16桁×2行 LCD表示器（測定値最大表示999.99mL） 設定値入力方法 テンキー（キー数22） 電源・消費電力 AC100V±10V 50/60Hz 60VA ※海外で使用する場合はトランス等を使用し、電源を100Vにして使用してください。 寸法・重量 122(W) × 275(D) × 510(H) 約8.0Kg |
|---|---|
| 2．油回収ユニット | タンク容量
1000mL ポンプ 真空ポンプ フィルター ストレーナ付 電源 自動ビュレット装置から供給 寸法・重量 120(W) × 240(D) × 220(H) 約2.5Kg |
| 3．光ファイバーレベルセンサー | 種類
透過型 材質 ポリエチレン被覆 形状・寸法 φ3.0×2m（フリーカット） |
| 4．アクリルアダプター | 外径・内径 ワーク寸法に合わせて、お打ち合わせの上、製作 |
